Fichtner High End Passivmembranen
Eigene Entwicklung und Anfertigung.

Fichtner Passivmembranen werden in kleinen Stückzahlen in Handarbeit in Deutschland hergestellt, nur beste Materialien verwendet und sauber verarbeitet.

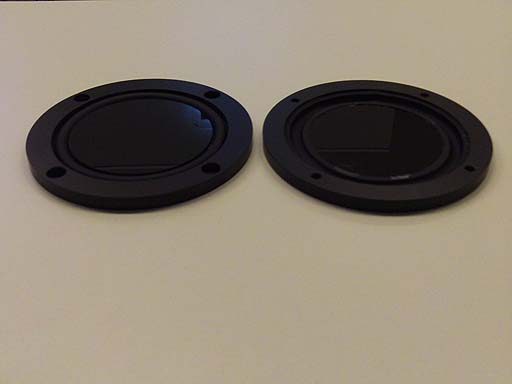

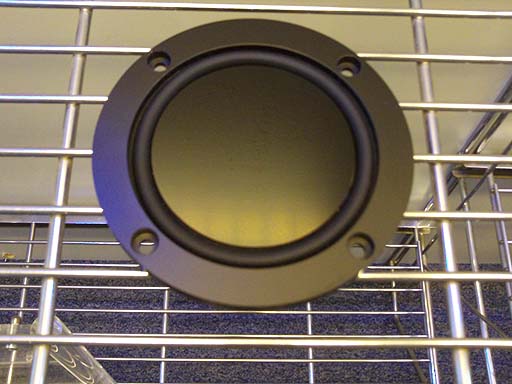

Fichtner PR 11-3 black

Geeignet für alle 10 - 11 cm Tieftöner / Tiefmitteltöner.



Aussendurchmesser: 125,8 mm

Einbaudurchmesser: 98 mm

Montageringstärke: 8 mm

Zapfensenkungen: 5,5 x 10 mm, 5 mm tief

Bewegte Masse Mms: 20,5 gramm ( 2,5 g Sickenteil

inkl. Luftlast, plus 18 g bei 3 mm Membranstärke )

Effektive Membranfläche Sd: 63 cm²

Freiluftresonanz fs: 31 Hz

Compliance Cmp: 1,4 mm / N

Äquivalentes Nachgiebigkeitsvolumen Vas: 7,6 Liter

Maximalhub: + / - 6 mm, Linearhub: + / - 4,5 mm



Montagering aus einem Stück gefrästem sehr

Verwindungssteifem Hart PVC, Oberfläche Seidenmatt.

Gummisicke SR 96 / 2 mittlere Shorehärte,

höchste Qualität ( Kurt Müller !!).

Membranmaterial ist 3 mm Acrylglas hochglanz schwarz,

ausgelasert. Die Verklebungen der Sicke sind mit

Sekundenkleber ausgeführt, was extreme Belastung,

Langlebigkeit und Witterungsbeständigkeit erfüllt.



Stückpreis: € 44,00 Netto

Paarpreis: € 84,00 Netto

Plus 19 % MwSt. Plus Versandkosten.

Paar UVP: € 99,96 inkl. MwSt.

Händleranfragen erwünscht.

Fichtner PR 11 und bald lieferbar PR 13 werden als Flachmembran PR´s ganz bewußt ohne Zentrierspinne gefertigt, da bei so kleinen Passivradiatoren ein Korb mit Zentrierung Strömmungsverluste durch Verwirbelung der Luft erzeugen würde, die das Impulsverhalten ( ein- und ausschwingen ) verschlechtert. Durch die flachen Membranen entstehen bei diesen Größen keine merkbaren Taumelbewegungen der Membran, nur durch fehlerhaftes anbringen von Zusatzmasse. Man muss nur darauf achten, Zusatzmasse so mittig wie möglich anzubringen, als dünne Scheiben. Die Tiefbass-Performance von Fichtner Flach Passivmembranen waren schon 1997 und auch heute bei neuer Bauform, unübertroffen.

Membran: Acrylglas schwarz 80mm Durchmesser

In 3 mm Stärke Eigengewicht 18 gramm. PR 11-3

In 4 mm Stärke Eigengewicht 24gramm. PR 11-4 Aufpreis € 2,00 pro Stück

In 5 mm Stärke Eigengewicht 30gramm. PR 11-5 ( Preis anfragen )

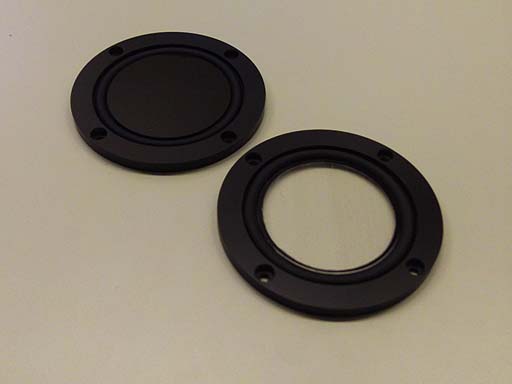

Membranen auch aus transparentem Acrylglas möglich, für Plexiglas-

Lautsprecher somit ideal geeignet, Preise und Lieferbarkeit anfragen.

Einbauresonanzfrequenz ca. ( fc ) / in Nettovolumen ( Liter ) :

3 Liter = PR 11-3 = fc: 56 Hz, PR 11-4 = fc: 49 Hz

6 Liter = PR 11-3 = fc: 46 Hz, PR 11-4 = fc: 39 Hz

8 Liter = PR 11-3 = fc: 42 Hz, PR 11-4 = fc: 36 Hz

10 Liter=PR 11-3 = fc: 40 Hz, PR 11-4 = fc: 34 Hz

12 Liter=PR 11-3 = fc: 38 Hz, PR 11-4 = fc: 32 Hz
